IntrCooll® kétkörös adiabatikus hűtés - a jövő technológiája
Forradalmi ipari légkondicionálás
Munkaterületek karbonsemleges hűtése, fűtése, és szellőztetése. Természet ihlette megoldás amely teljes harmóniában működik a már meglévő hűtő/szellőző rendszerek kiegészítéseként, vagy akár autonóm rendszerként is.
SZELLŐZÉS, HŰTÉS, FŰTÉS ÉS SZŰRÉS
IntrCooll: Kétkörös adiabatikus hűtés ipari létesítményekhez.
Varázsolja gyártási csarnokát komfortos, egészséges és produktív munkahellyé.
Az IntrCooll előnyei
Komfortos
Fenntartható
Egészséges
Hatékonyságnövelő
A produktivitás 2%-kal csökken minden egyes Celsius fokkal 22°C felett.
Miben különbözik az IntrCooll az egykörös direkt adiabatikus hűtéstől?
Akár
-os párolgási hatékonyság (wet-bulb efficiency)
Akár
-kal alacsonyabb hőmérséklet
Akár
-kal alacsonyabb befújt abszolút nedvességtartalom
Akár
-kal kevesebb vízfelhasználás
Gazdálkodjon okosan az energiával!
10-ből 8 vállalat milliókat bukik a nem megfelelő hűtéstechnikai rendszerek miatt. Ne kövesse a példájukat!
Az IntrCooll hatásai vállalatára nézve
Fémipar
Ipari sütödék
Elosztóközpontok
Légkezelő előhűtés
Műanyagipar
Nyomdaipar
Élelmiszer feldolgozás
Csomagolás
Nyitott terek
Ipar

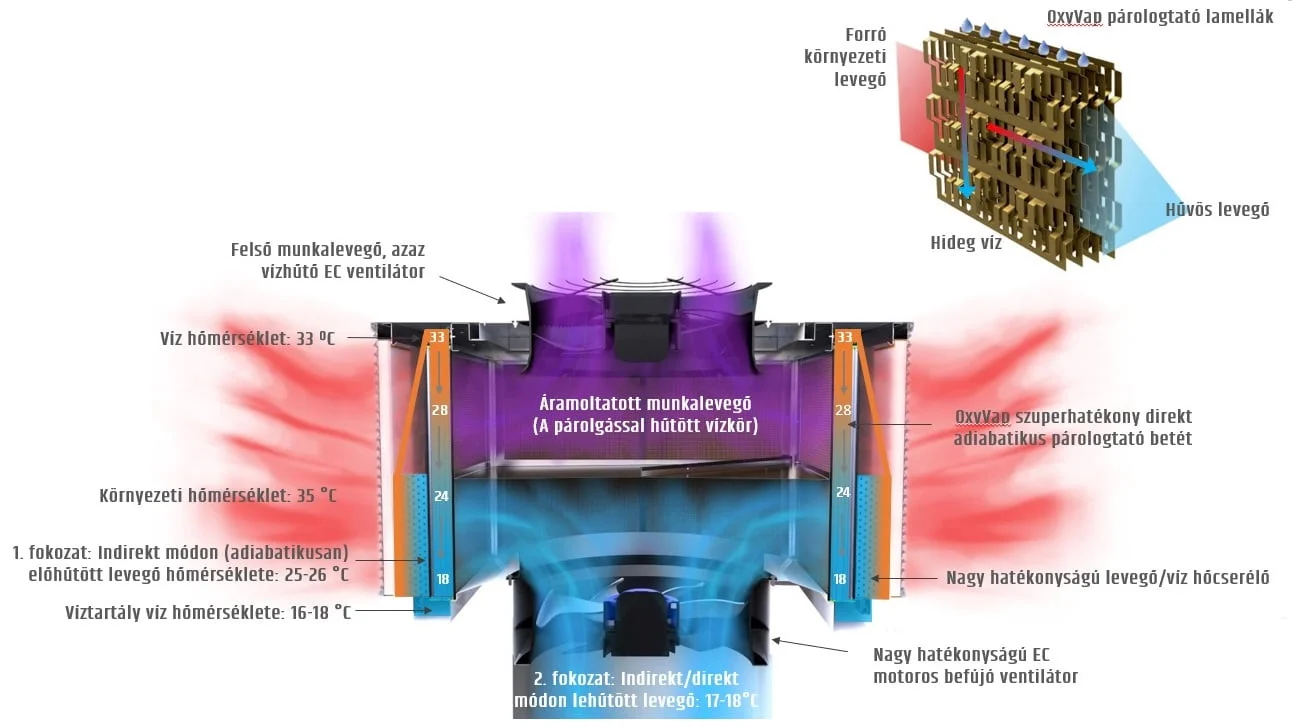

Az IntrCooll kétkörös (indirekt/direkt) adiabatikus hűtés
működési elve
Az IntrCooll kétkörös adiabatikus hűtést más néven indirekt/direkt adiabatikus hűtésnek is nevezik. A berendezés két hűtési fokozat által éri el a maximális hatékonyságot.
Az első fokozat az indirekt adiabatikus hűtés segítségével előhűti a környezeti levegőt (plusz nedvesség hozzáadása nélkül), míg a második fokozatban a levegő az OxyVap® betéten keresztül haladva hűl tovább.

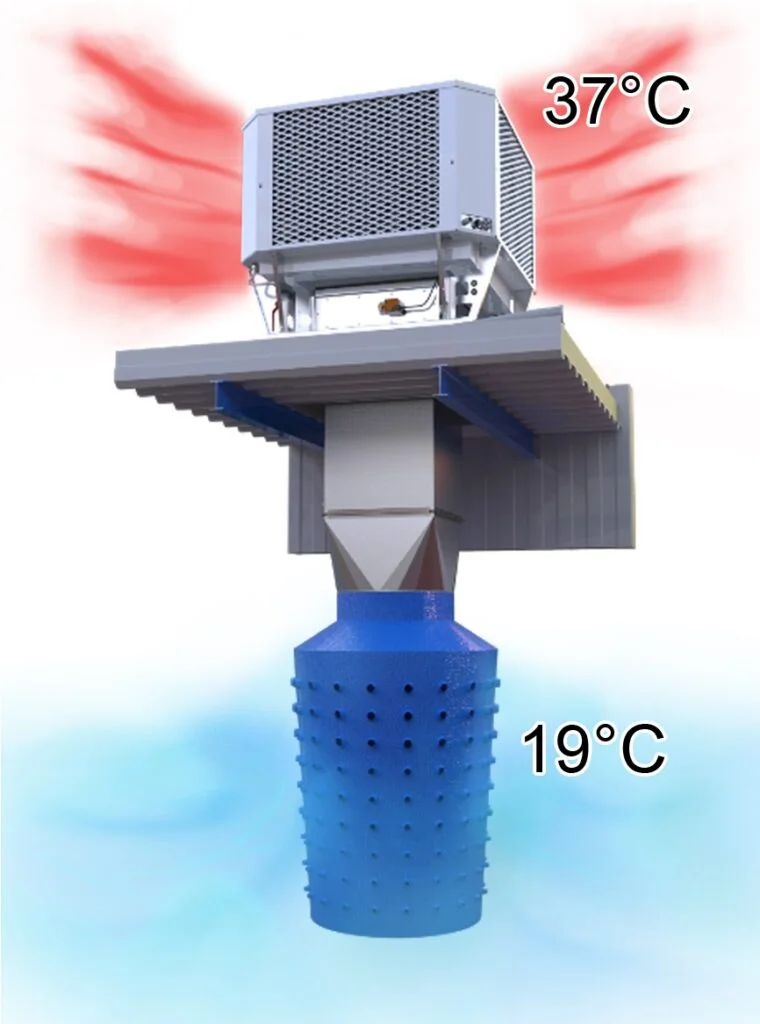

A kétlépcsős hűtés segítségével a befújt levegő hőmérséklete EuroVent 35°C RH30% esetén eléri a 19°C-ot, míg melegebb, szárazabb levegő esetén 38°C, RH20%) meghaladhatja az akár 17 °C-ot is.
A kétkörös hűtés előnye, hogy a térbe szállított abszolút nedvességtartalom mindössze fele – kétharmada a hagyományosan elterjedt egykörös, azaz direkt adiabatikus hűtés megoldásénak.
Az IntrCooll ezáltal biztosítja a tökéletes, huzatmentes komfortot, a kedvező effektív hőmérsékletet (<26°C), valamint az optimális relatív páratartalmat. Működése közben nagy mennyiségű friss, hűvös, szűrt levegővel szellőztetni át az épületet, így szűri és tisztítja a belső levegőt.
Az IntrColl a lenti opciók alkalmazásával egy teljes értékű decentralizált szellőzőgépnek minősül (IDEC technológia), valamint megfelel minden Európai-Uniós szabványnak, és rendeletnek (ErP).
Hűtse, fűtése- és szellőztesse gyárát olcsón és könnyedén
Az IntrCooll rendszerek a víz párolgásának természetes elvét alkalmazzák. Az Oxycom egyedülálló kétkörös indirekt/direkt adiabatikus hűtési eljárással emeli a párologtató hűtést a következő szintre. Az IntrCooll természetes úton hűti a vizet és ezáltal a levegőt. Az eredmény: kevesebb nedvesség és komfortosabb környezet. A világ első klímasemleges hűtési megoldása, amely mindenféle káros, ózonbontó-, és mérgező hűtőgáztól mentes, és a környezetben leggyakrabban előforduló vizet használja természetes hűtőközegként.
Komfortos belső hőmérséklet és páratartalom minden évszakban
Az egészséges beltéri klíma elengedhetetlen a dolgozók jólétéhez. Nyáron az IntrCooll 100%-ban friss külső levegőt használ hűtés közben. Ha a gyártócsarnok levegőjét óránként többször átszellőzteti, mindig biztosíthatja az optimális levegőminőséget. Az átszellőztetések száma a hidegebb időszakokban a rendelkezésre álló belső hőmennyiségétől függ, de igény esetén beállított befújt hőmérséklettel állandó is lehet. Ha a rendszert az opcionális HR (heat-reclaim) hő-visszakeverő modullal látják el, akkor a a légcsereszám téli és átmeneti időszakban is maximális hatékonyságú. Ilyenkor külső hőmérséklet- és belső hőterhelés függvényében 10 – akár 70% friss levegő aránnyal dolgozik a rendszer.
Hővisszakeverés- és hővisszanyerés
A belső technológiákból eldisszipált hulladékhő, a világításból és az emberekből származó belső hő konvekciós áramlással a mennyezet felé emelkedik. Az IntrCooll opcionális hővisszanyerő modulja (Heat Reclaim modul) felhasználja és visszaforgatja ezt a maradék hulladékhőt. Az IntrCooll egyenletes hőmérsékletet tart a teremben, előmelegített szellőztető-levegőt szolgáltat és garantálja a huzatmentes beáramlást. A hővisszakeverő modul segítségével külső hőmérséklet- és belső hőterhelés függvényében 10-70% friss levegő aránnyal szellőztethetünk téli- és átmeneti időszakban. A termelési területen lévő vízszintes hőmérsékleti rétegek megtörnek (rétegződésgátlás), és a tető hőmérséklet különbsége (belül és kívül) minimálisra csökken. Ez kevesebb hőveszteséget eredményez, ezáltal további megtakarítást eredményez. A HydroBlock HR közvetítő közeges hővisszanyerő moduljainkkal továbbá más egyéb hulladék hőforrásokból képesek vagyunk visszanyerni energiát, mellyel elő tudjuk melegíteni a friss levegő ágat, így a téli és az átmeneti időszakban nagyobb arányú friss levegővel szellőztethetünk.
Ha nem rendelkeznek levegő fűtési rendszerrel és a gépekből felszabaduló hőmennyiség nem elegendő a temperáláshoz, a hővisszanyerő modul fűtőkaloriferrel szerelhető fel. Ez felmelegíti a mennyezeten összegyűlt recirkulációs levegőt és kellemes üzemi hőmérsékletet eredményez. A modul kombinálható az összes elterjedt fűtési módszerrel, például gázos-, elektromos- vagy hőszivattyús rendszerrel. A fűtési rendszer vezérlése standard konfigurációt kap, a felesleges felmelegedés megakadályozására.
Még tavasszal, télen vagy ősszel is szükség lehet termeinek hűtésére. Az alacsonyabb külső hőmérséklet ellenére a beltéri hőmérséklet kellemetlenül magasra emelkedhet. Ezt a belső hőt az ablakokon-, tetőablakokon besütő napfény, valamint a gépek működése okozza. Ellentétben a hagyományos hűtőrendszerekkel, például légkondicionálókkal, ahol a levegőt főképp visszaforgatják, a kültéri levegő hőmérsékletét okosan, természetes szabadhűtéssel használjuk. Ez teszi számunkra lehetővé, hogy pusztán ventilátor munkával lehűtsük és szellőztessük gyártócsarnokát. A szuperhatékony – alacsony nyomásemelésű EC ventilátoroknak köszönhetően a lehető legalacsonyabb input-ennergiafogyasztással.
Amikor a külső hőmérséklet tovább emelkedik, a rendszer átkapcsol indirekt/direkt kétkörös adiabatikus hűtésre. Az első indirekt adiabatikus „hűtési kör” hideg recirkulációs vizet használ a környezeti levegő előhűtésére. A víz akárcsak egy nyitott hűtőtorony esetén a párolgás következtében lesz hideg, míg az indirekt előhűtést levegő/víz hőcserélőkön keresztül végzi a berendezés. Mivel nedvesség nem adódik hozzá, a hőcserélőből kilépett levegő alacsonyabb száraz- és nedves hőmérsékletű, mint a külső levegő. A második, direkt adiabatikus „hűtési kör” állandó entalpia mentén még tovább hűti a levegőt az OxyCom szabadalmazott Oxyvap segítségével, így a levegő telítési hatékonysága 114%-ra növekszik.
Széleskörű szakértelmünk, több éves tapasztalatunk, és hozzáértésünk segítségével lépéselőnyt tudunk biztosítani az Ön számára is. Minden esetben egyedi helyszíni felmérést, és kalkulációkat készítünk, hogy meghatározhassuk, hogy hogyan telepíthetjük az IntrCooll kétkörös adiabatikus szellőző- és léghűtő gépet konkrétan az Ön csarnokába. Az Oxycom IntrCooll egyedi decentralizált – moduláris koncepcióija lehetővé teszik számunkra, hogy gyorsan optimális munkakörülményeket teremtsünk. A berendezések ún. „spot-cooling” jelleggel a csarnokon belül lévő külön meleg üzemi munkaállomások helyi hűtésére- és szellőztetésére is alkalmazhatók.

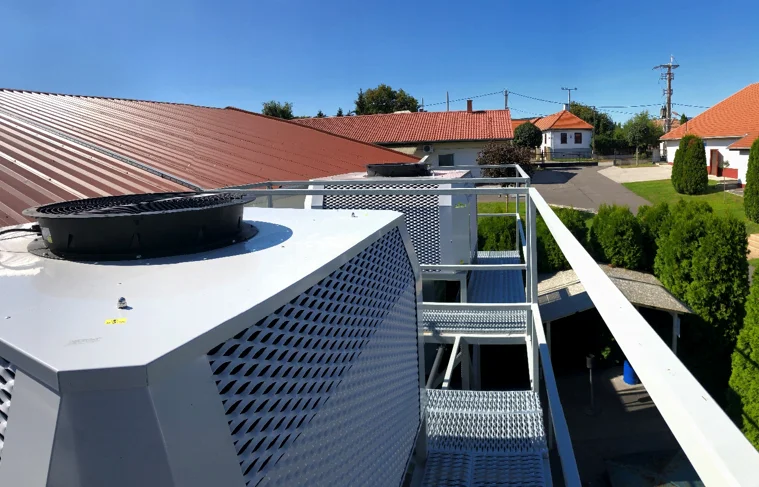

A TOYO SEAT Europe Kft. már az OxyCom rendszereit használják.

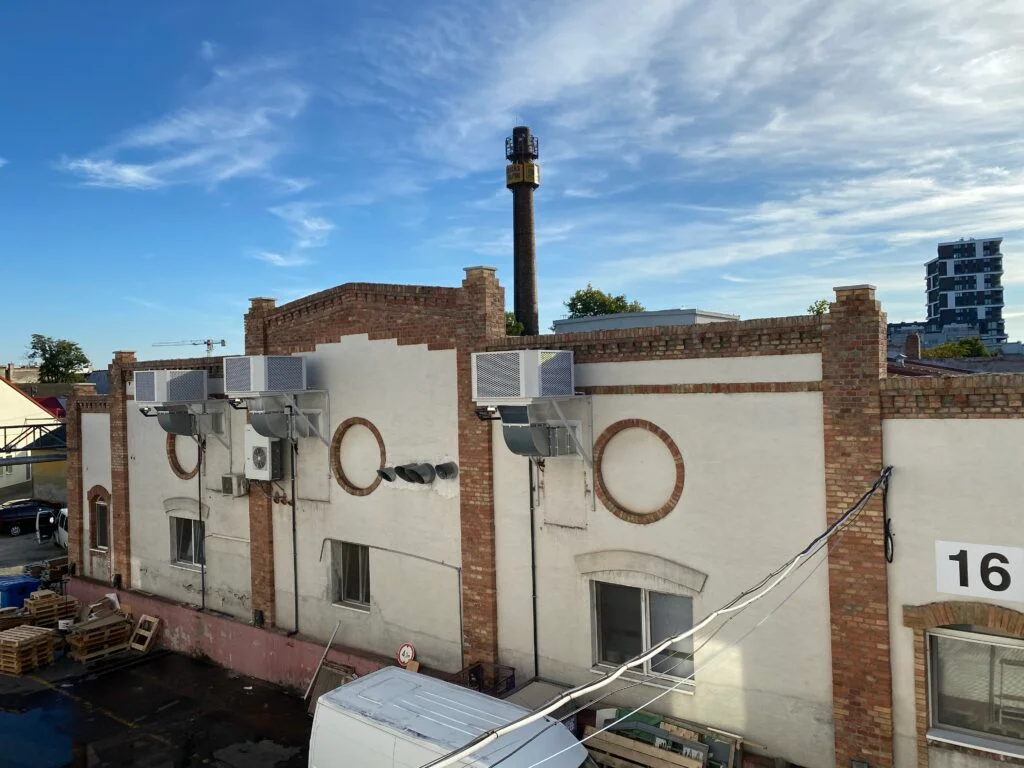

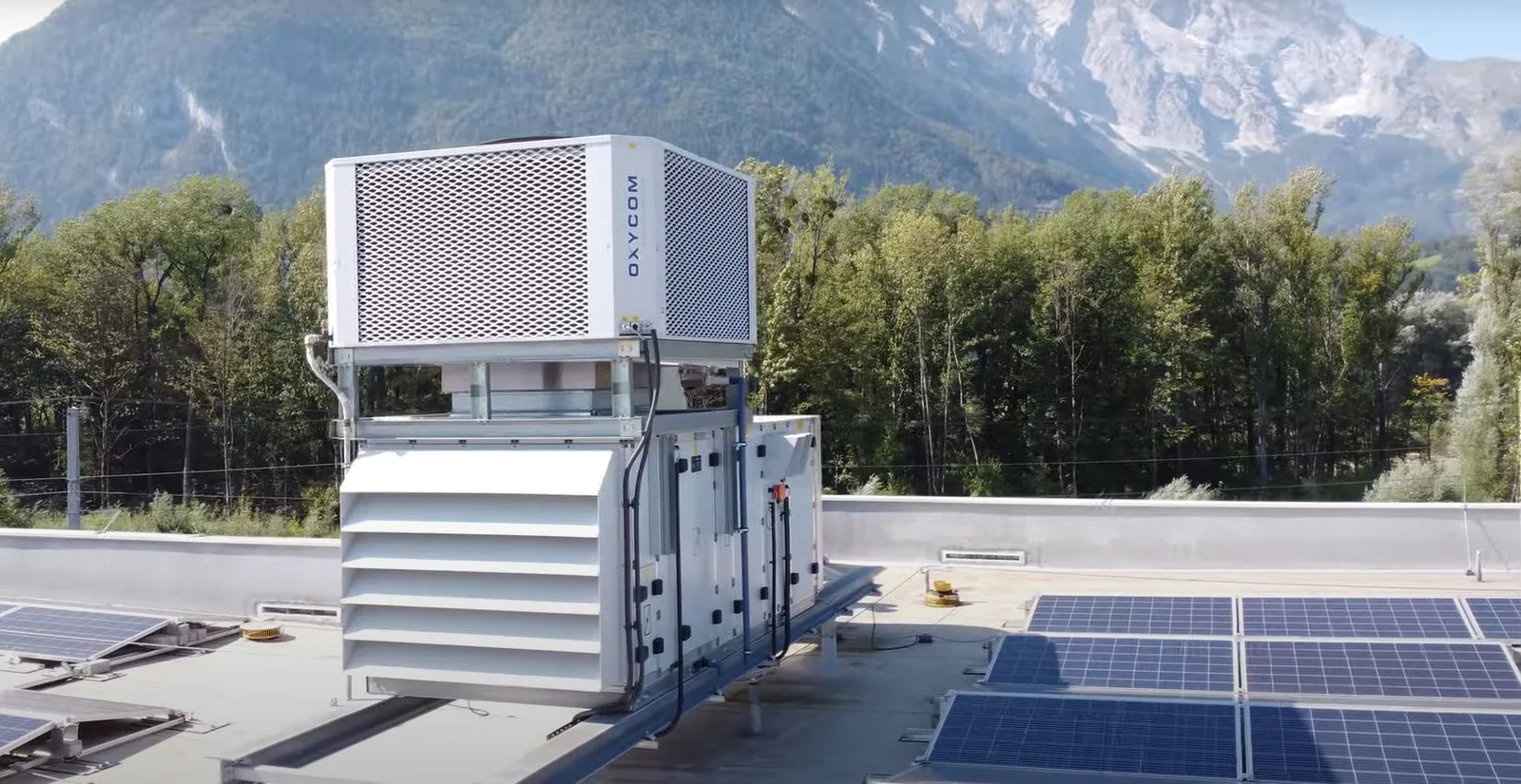

Az OxyCom IntrCooll rendszerének telepítése, természetes szellőzővel.
A holland székhelyű Alumet már az OxyCom rendszereit használják.

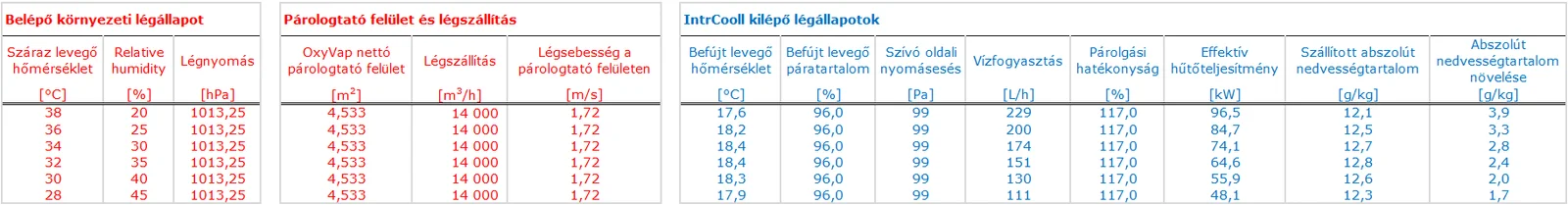

Az IntrCooll hatékonysági táblázata
Segítünk kiválasztani az Ön számára legideálisabb felhasználási módot

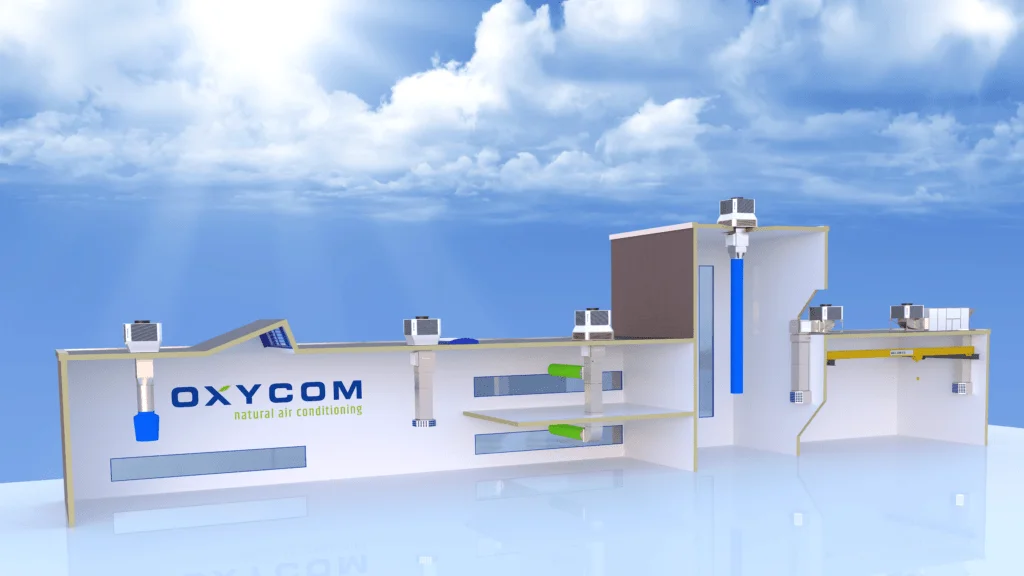

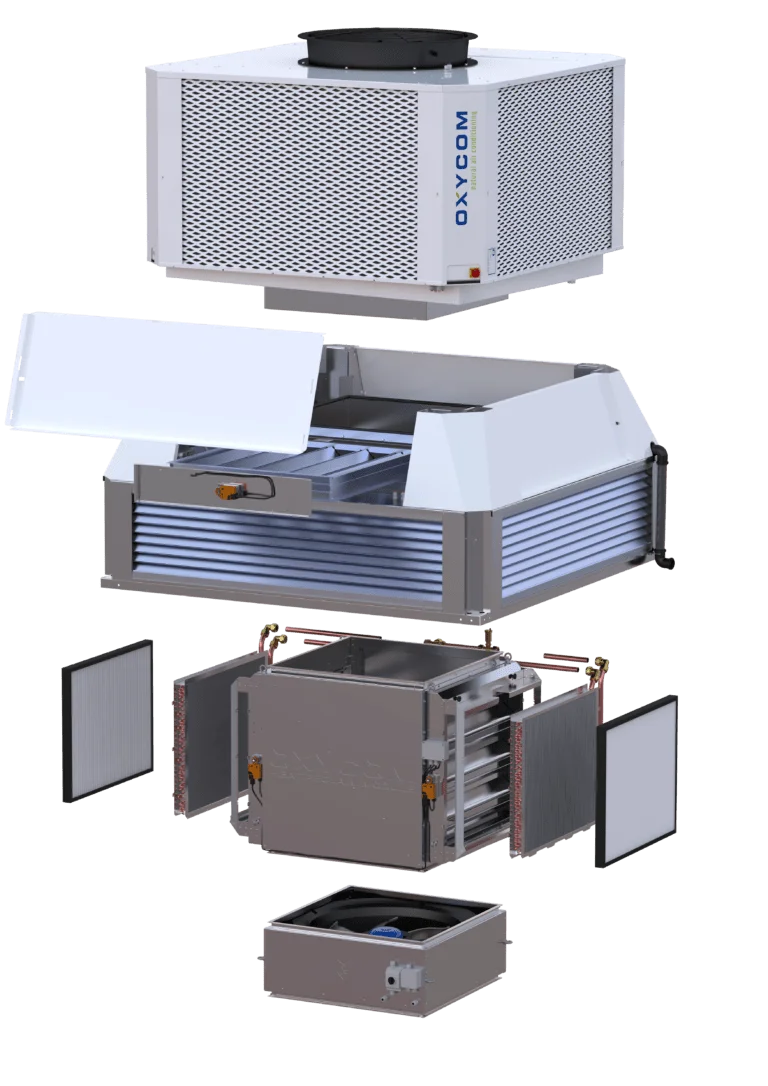

Az IntrCooll kétkörös adiabatikus decentralizált szellőző- és hűtő berendezések a hozzájuk tartozó különböző választható opcionális kiegészítő segítségével rugalmasan alkalmazkodnak a megrendelő egyedi igényeihez, valamint bármilyen csarnok kialakításához és szerkezetéhez. A gépek telepíthetők tetőre és oldalfalra egyaránt, a légcsatorna hálózat függőlegesen és vízszintesen is kiépíthető, és bármilyen levegő befújási kialakítás megvalósítható, legyen szó akár fix horganyzott légcsatorna hálózatról, textil csatorna hálózatról, vagy akár egy egyszerű 3-4-6-8 irányú kifújó idomról, vagy a 360°-os AirOptimizer textil zsákról. A berendezések kiegészítő NV (natural-ventilation) moduljával természetes úton megoldható a belső elhasználódott levegő elvezetése is, valamint a HR (heat-reclaim) hővisszakeverő modullal a felső meleg légpárna újrahasznosítása, és a tartózkodási zónába történő lefújása (plafon ventilátor effektus). Ezekkel a kiegészítőkkel az IntrCooll berendezés téli időszakban is biztosítani tudja az akár 40% friss levegő befújást, valamint a csarnok energiatudatos fűtését is egyben.

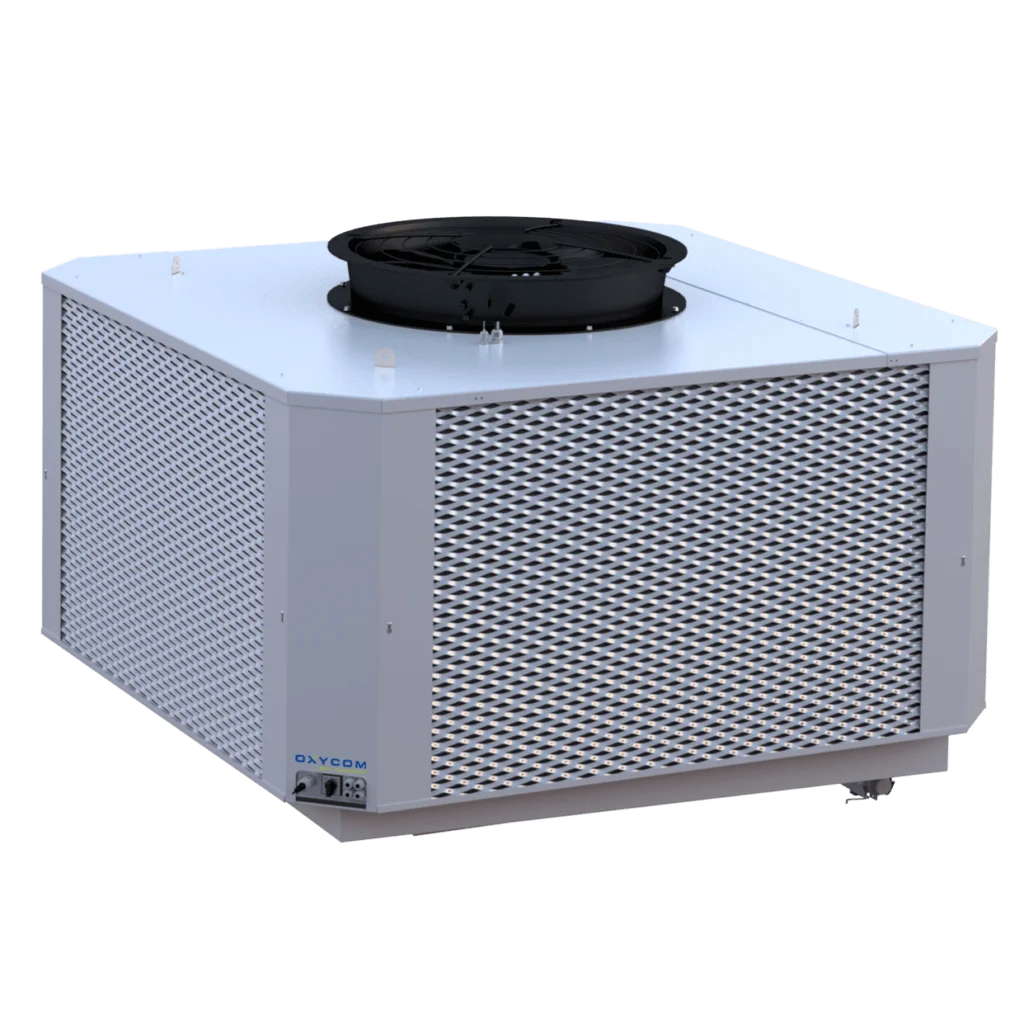

Fedezze fel az IntrCooll páratlan teljesítményét

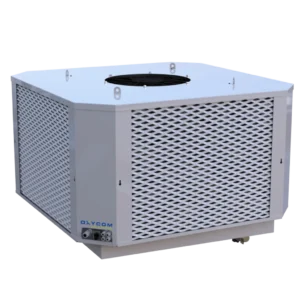

| IntrCooll Std. | IntrCooll Plus | |
|---|---|---|
| Névleges légáram | 6000m3/h 80Pa ellennyomás mellett | 14000m3/h 155Pa ellennyomás mellett |
| Névleges teljesítmény | 1700 watt @ 80Pa ellennyomás mellett | 4800 watt @ 155Pa ellennyomás mellett |
| Hatékonyság | 117% | 117% |
| Hűtőteljesítmény és EER érték | max. 43 kW; 20-30 (külső légállapot függő) | max. 96 kW; 20-30 (külső légállapot függő) |
| Méretek | 1394 mm x 1394 mm x 1074 mm | 1961 mm x 1961 mm x 1460 mm |
| Súly (száraz / üzem közben – kiegészítők nélkül) | 225 kg / 325 kg | 425 kg / 550 kg |
Megbízható
Minden fenntarthatósági irányzatnak, EU direktívának, higiéniai tanúsítványnak, szabványnak, és előírásnak megfelel.
Távvezérelni szeretné az IntrCooll gépeket? Lehetőség van a monitorozásra és a világ bármely pontjáról történő vezérlésre táblagépén, okostelefonján vagy számítógépén.
A hűtésen és a szellőztetésen kívül télen is használná a berendezést? Az IntrCoollhoz választható természetes szellőző modul, és a hővisszanyerő modul segítségével a téli időszakban is szellőztethet. A hővisszanyerő modulhoz fűtési hőcserélőket is kérhet.
Az Oxycom egyedi kiegészítőket biztosít a rugalmas kezelhetőség érdekében. Az IntrCooll berendezés ezen kiegészítőkkel teljes értékű szellőző gépnek minősül, ami megfelel az érvényes Európai ErP rendeletnek. IDEC (Indirekt/direkt adiabatikus hűtés) technológia.
Különböző választható opcionális kiegészítők
A választható kiegészítők teljes listájáért és a részletekért tekintse meg tervezői katalógusunkat.
Élvezze a friss levegő hatását
Espák Márton
RUFÉM RUGÓGYÁRTÓ KFt.
„A csarnokban lévő fémpor és füst koncentráció hatékonyan megszűnt a nagy mennyiségű friss levegő befújással, míg a folyamat együtt járt a csarnok hűtésével, és az optimális páratartalom biztosításával.”
Teremtsen optimális munkahelyet
Az IntrCooll 100% friss és szűrt külső levegővel hűt. Folyamatosan szellőztetve, óránként többször átfrissíti a levegőt. Ez hozzájárul a dolgozók kényelméhez és jólétéhez.
Szentinek Zsolt
Pauker Holding Kft.
„Hatalmas megkönnyebbülés! A levegőben lévő papírpor koncentráció csökkent, csakúgy, mint a nyomtatás során felszabadult oldószerek szaga. Mindeközben a csarnok lehűlt és a dolgozók fellélegeztek.”
IntrCooll kétkörös adaibatikus hűtés referenciák Magyarországon és szerte a világon
Katalógusok
IntrCooll általános katalógus
IntrCooll kereskedelmi katalógus
IntrCooll Plus tervezői katalógus
IntrCooll + centralizált AHU kombinált megoldások
Hűtsön, fűtsön, és szellőztessen felelősségteljesen
Számos kis- és nagyvállalat választott minket:
Beszéljük hőproblémájáról!
Engedje meg, hogy segítsünk az optimális és fenntartható munkakörülmények megteremtésében.
Kérjen ingyenes konzultációt!
Amit tehetünk önért:
- Válaszolunk a beltéri hűtéssel és szellőzéssel kapcsolatos összes kérdésére
- Elemezzük a jelenlegi klímaberendezésének kihívásait
- Feltérképezzük jelenlegi hűtési kapacitását
- Rávilágítunk, hogy az adiabatikus hűtés milyen lehetőségekkel és előnyökkel jár üzeme, csarnoka számára
- Személyre szabott tanácsokkal látjuk el egy fenntartható, környezettudatos és hatékony megoldásról
