IntrCooll® + AHU - A légkezelő előhűtés

Fenntartható HVAC rendszer upgrade

Nagy hozamú energetikai retrofit meglévő, vagy újonnan tervezett ipari hűtő- és szellőző rendszerekhez. Az IntrCooll® légkezelő előhűtés a jövő technológiája.
Érjen el drámai megtakarítást, és egyúttal növelje hűtőteljesítményét és üzembiztonságát.

Az IntrCooll® használata légkezelő előhűtésként

A HŰTÉSI INPUT ENERGIAMEGTAKARÍTÁS KÉT RÉSZBŐL TEVŐDIK ÖSSZE

  • 1
    A szabadhűtés időszak kinyújtása az IntrCooll® kétkörös adiabatikus hűtéssel
    Egészen 26-28°C külső hőmérsékletig 100% friss levegővel szabadhűtés funkcióban tud működni a légkezelő berendezés. Ilyenkor az IntrCooll® kétkörös adiabatikus hűtés végzi a fő hűtést.
  • 2
    Az IntrCooll® kétkörös adiabatikus hűtés és a kompresszoros folyadékhűtés szimultán is működtethető
    Az IntrCooll® 28°C fölött folyamatosan 17-20°C-os előhűtött hőmérsékletet biztosít a légkezelő részére, amit a folyadékhűtő ~30-55%-kal alacsonyabb input energiafogyasztás mellett képes tovább hűteni a megfelelő befújt hőmérsékletre.

Hűtési input energiamegtakarítás -
IntrCooll® direkt előhűtés esetén

A direkt IntrCooll® kétkörös adiabatikus előhűtő rendszer által elérhető megtakarításokat lentebb részletezzük.
Az IntrCooll® direkt előhűtéssel tervezett hibrid rendszerek esetén 35%-kal kisebb folyadékhűtő teljesítmény is elegendő, ami további szignifikáns költségcsökkenést eredményez.

INTRCOOLL®
FŐ HŰTÉSKÉNT

HIBRID RENDSZERBEN - INTRCOOLL® DIREKT ELŐHŰTÉSSEL

Az IntrCooll® 18°C befújt hőmérséklet esetén

Az IntrCooll® 16°C befújt hőmérséklet esetén

Az IntrCooll® 14°C befújt hőmérséklet esetén

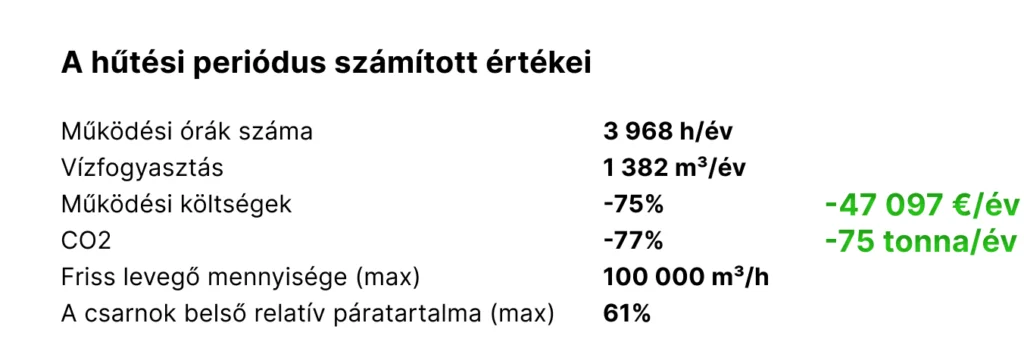

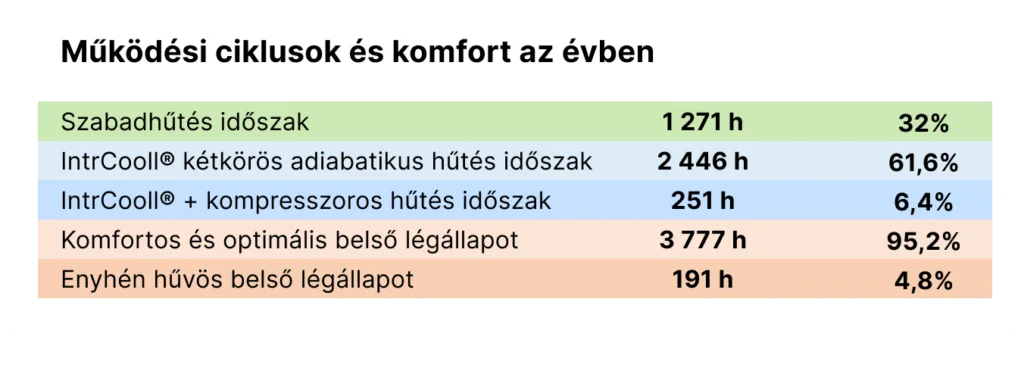

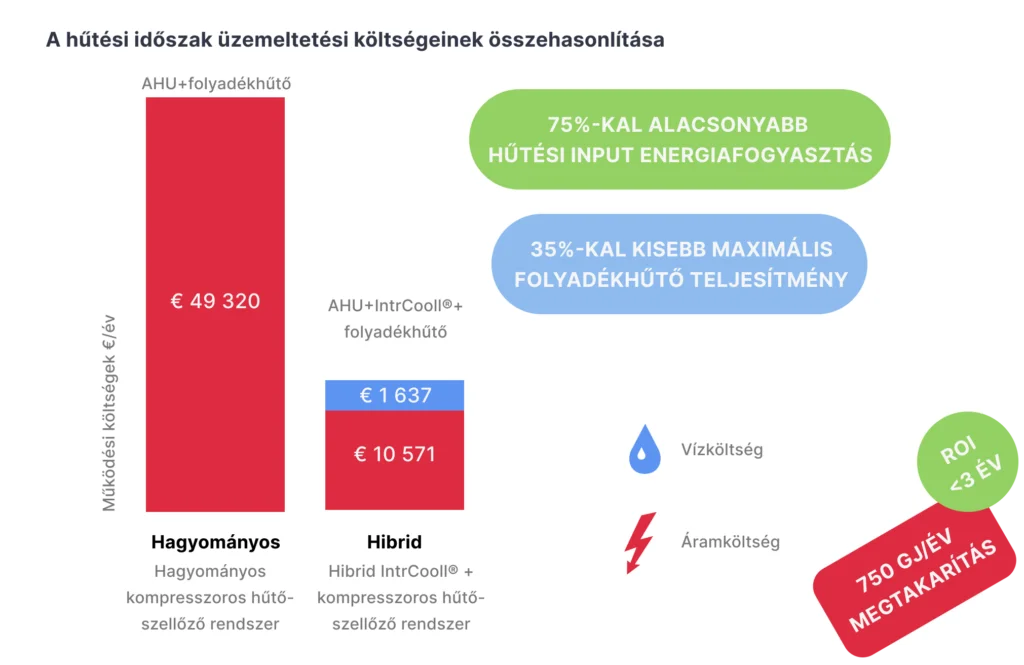

Példa szimuláció - IntrCooll® hibrid megoldásként

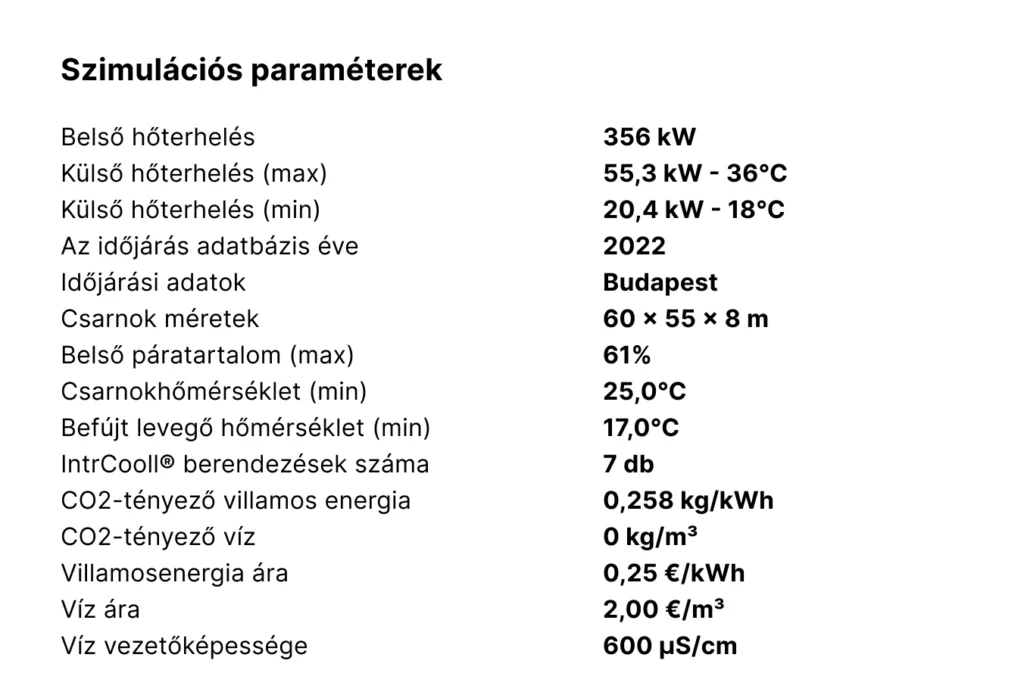

A példa számításban az egyszerűség kedvéért egy 100.000 m3/h légszállítású légkezelőt vettünk alapul. A kalkulációt valós (2022-es évből származó óránként mért hőmérséklet-páratartalom) adatok alapján készítettük el. A kalkulátorba betáplálhatóak a csarnok adatok, szigeteltség, belső hőterhelés, befújó idomok magassága, elérni kívánt belső hőmérséklet, befújt hőmérséklet, a vízminőség, valamint az energia- és víz árai. A beruházás becsült mértéke a példa rendszernél: ~150.000,- EUR+Áfa, így a megtérülés önmagában ~3 év. Azonban az érvényben lévő TAO kedvezmény, EKR rendelet és/vagy szén-dioxid kvóta lehetőségek kiaknázásával ~1 év alá is csökkenthető.

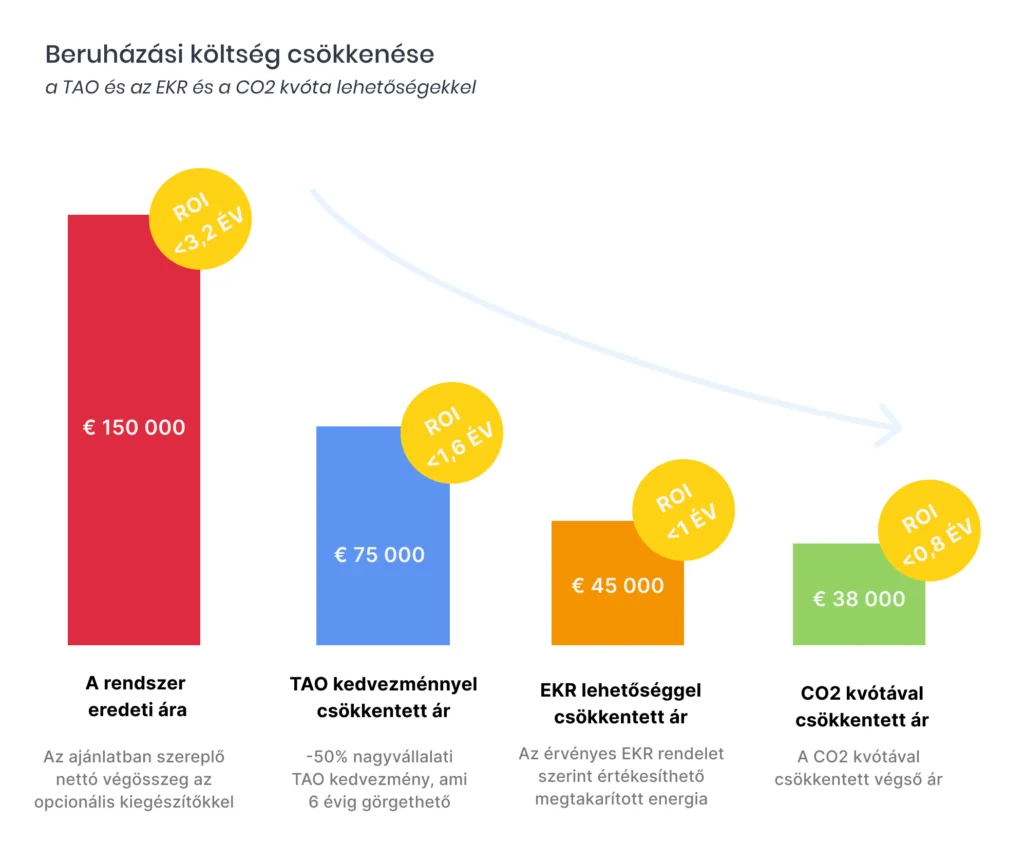

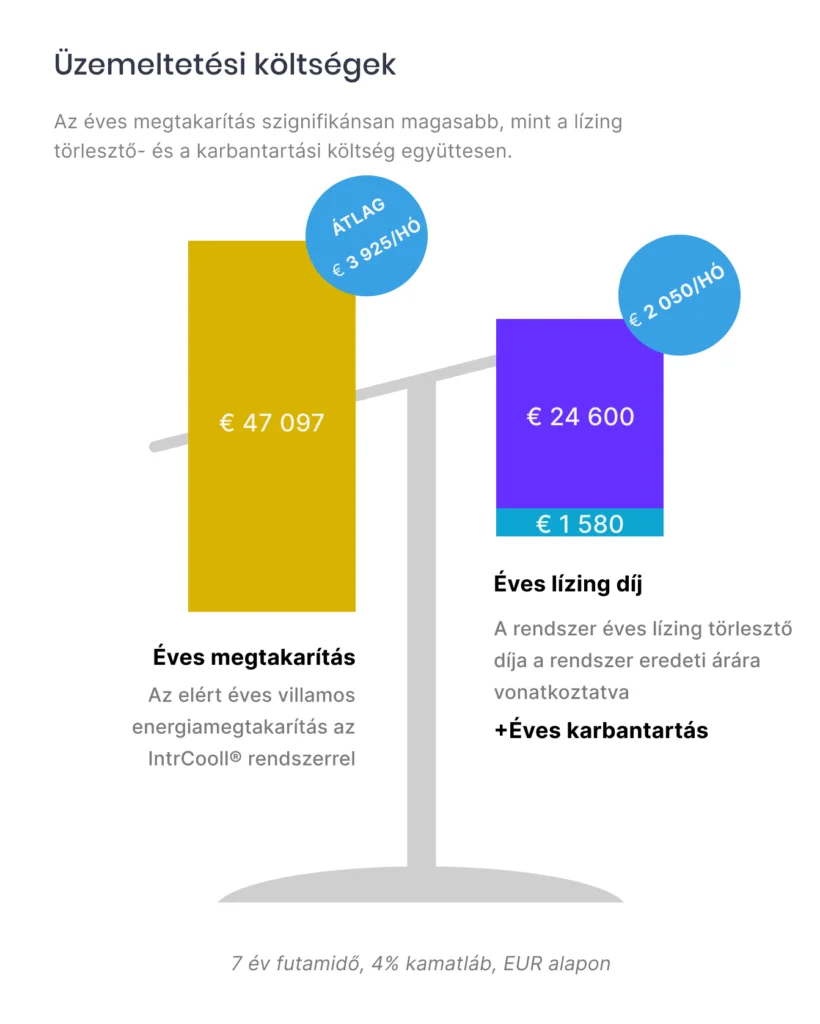

A példa szimulációs rendszer finanszírozási lehetőségei

Finanszírozási lehetőségek és pénzügyi előnyök

TAO, EKR, CO2, ESCO, rövid ROI és pályázati lehetőségek

TAO kedvezmények: energetikailag korszerű beruházások után igényelhető TAO (társasági adó) támogatási lehetőségek, melyek segítségével 50-65%-kal csökkenthető a beruházás mértéke.
EKR rendelet: értékesítse a megtakarított villamos energiát 12 – 40.000,- Ft/GJ-ig terjedő áron.
CO2 kvóta: értékesítse CO2 kibocsátás csökkenését ~35.000,- Ft/Tonna CO2 áron.
ESCO: vegye igénybe ESCO tartós bérleti szolgáltatásunkat, mely keretein belül 0% önrésszel a megtakarított villamos-energia egy részéből finanszírozhatja a törlesztőrészletet.
rövid ROI: vegye figyelembe, hogy a fenti kedvezmények mellett, hogy a beruházás önmagában is ~3 éven belül megtérül, amennyiben azonban él a fenti lehetőségekkel, a megtérülési idő 1 év alá is rövidülhet.
pályázati lehetőségek: ne hagyja figyelmen kívül a zöld pályázati lehetőségeket, melyek keretein belül akár 50% támogatásra is szert tehet.

Bővebb információért töltse le ingyenes E-bookonkat

Plug&Play technológia

bármilyen meglévő légkezelőre ráilleszthető

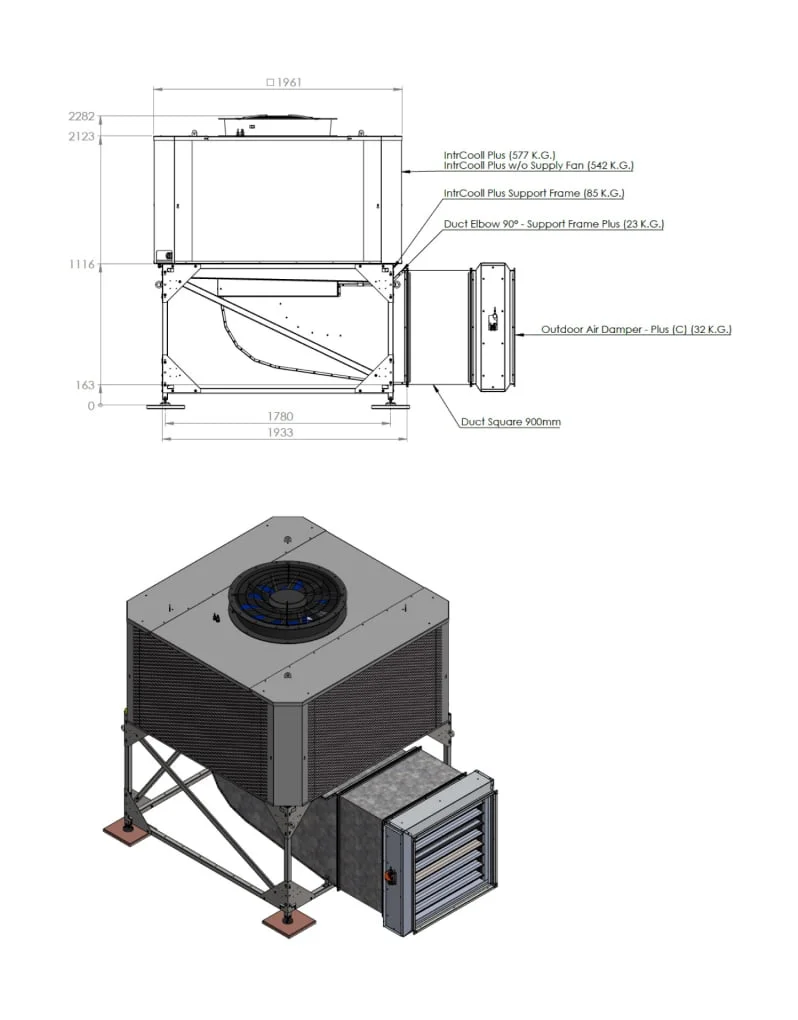

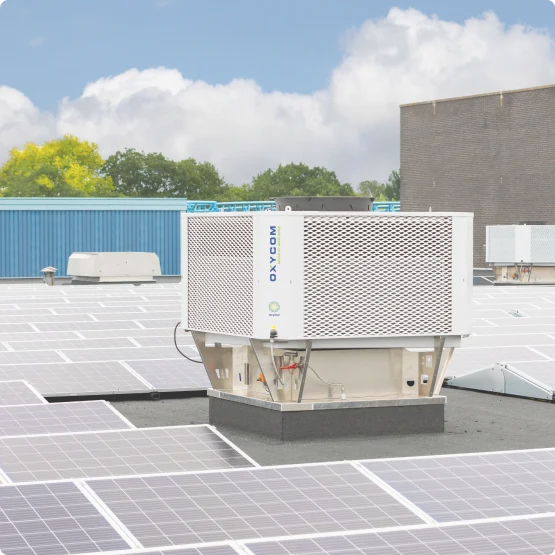

IntrCooll® + Support frame

Az IntrCooll® kétkörös adiabatikus előhűtő technológia már meglévő légkezelők friss levegő beszívó ága elé is könnyedén telepíthető a gyári ultrakönnyű alumínium segédkeret segítségével. Egy légkezelőre akár több IntrCooll® gép is ráilleszthető.

Alkalmazható hűtés nélküli légkezelők esetén fő hűtésként, és olyan légkezelőknél is hibrid megoldásként, melyek már rendelkeznek hűtési funkcióval.

Az IntrCooll® gyári segédkeret integrált

  • daruzási pontokkal
  • 3 utas csappal (a víz töltésre- és szerviz csatlakozásra)
  • ürítő szelep- és túlfolyó elvezetéssel
  • alumínium légtechnikai könyökidommal
  • légtömör zsaluval- és zsalumozgató motorral
  • opcionálisan integrálható by-pass friss levegő zsaluval- és zsalumozgató motorral

Indirekt kivitelben is elérhető

hővisszanyerővel együtt is méretezhető

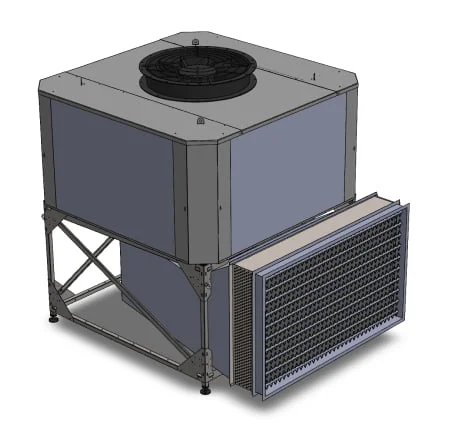

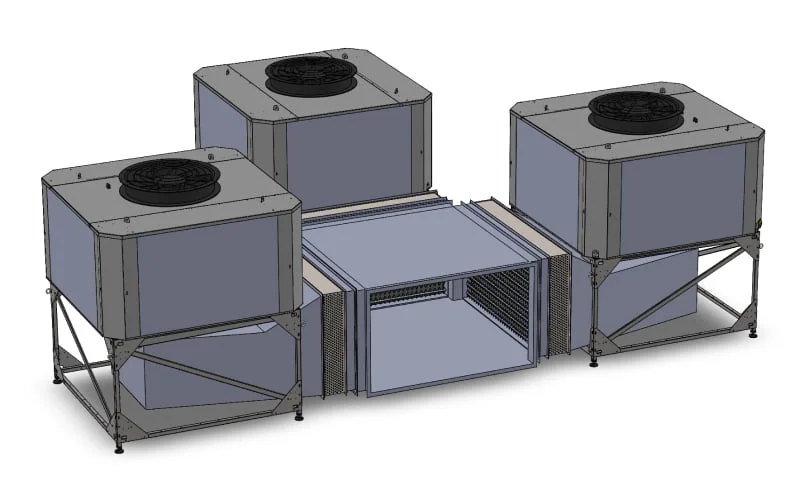

IntrCooll® indirekt verzióban:

Az IntrCooll® kétkörös adiabatikus előhűtő technológia indirekt verzióban is elérhető. Ebben az esetben a hővisszanyerő kör primer oldala az IntrCooll®, ami egy jó hatékonyságú keresztáramú vagy közvetítő közeges hővisszanyerőn keresztül hűti meg a szekunder oldalt, ami a légkezelőbe van beépítve, vagy a légkezelő friss levegő beszívó ágára van illesztve.

Ez a megoldás minden esetben egyedi tervezést és méretezést igényel.

IntrCooll® indirekt kétkörös adiabatikus előhűtés előnyei:

  • a magasabb beruházás ellenére a megtérülési idő ugyanúgy <3 év
  • szigorú belső relatív-páratartalom előírások mellett is alkalmazható
  • az indirekt megoldás éves szinten 65-85% hűtési input energiacsökkenést eredményez
  • az indirekt IntrCooll- és a folyadékhűtő együttes használatával >50%-kal csökkenthető a folyadékhűtő teljesítmény felvétele
  • alkalmazásával a folyadékhűtő mérete >50%-kal csökkenthető, ami további beruházási költségcsökkenést jelent mind a folyadékhűtő, mind pedig a szükséges hálózatbővítés árából

Hűtési input energiamegtakarítás -
IntrCooll® indirekt előhűtés esetén

Az indirekt IntrCooll® kétkörös adiabatikus előhűtő rendszer által elérhető megtakarításokat lentebb részletezzük.
Az IntrCooll® indirekt előhűtéssel tervezett hibrid rendszerek esetén 55%-kal kisebb folyadékhűtő teljesítmény is elegendő, ami további szignifikáns költségcsökkenést eredményez.

HIBRID RENDSZERBEN - INTRCOOLL® INDIREKT ELŐHŰTÉSSEL

Az IntrCooll® hibrid indirekt rendszerben, 18°C befújt hőmérséklet esetén

Az IntrCooll® hibrid indirekt rendszerben, 16°C befújt hőmérséklet esetén

Az IntrCooll® hibrid indirekt rendszerben, 14°C befújt hőmérséklet esetén
